三相高圧産業用

三相高圧産業用パワーコンディショナ電子カタログP37-P55参照

デルタ電子の三相高圧産業用パワーコンディショナは、マルチストリング回路搭載、容量に応じて12回路、18回路、20回路(1500V対応)モデルをラインアップしました。もちろん全モデル、アルミダイキャスト筐体を採用し、IP65相当防塵防水性能に加え、重塩害地設置に標準対応。高効率性能とシステム設計の優れた自由度を両立し、中小規模の高圧太陽光発電所からメガソーラーまで様々な太陽光発電所のニーズに対応します。

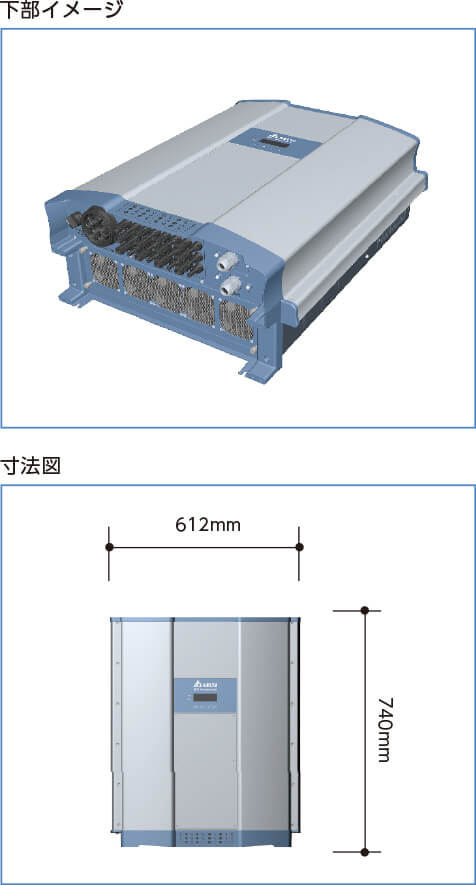

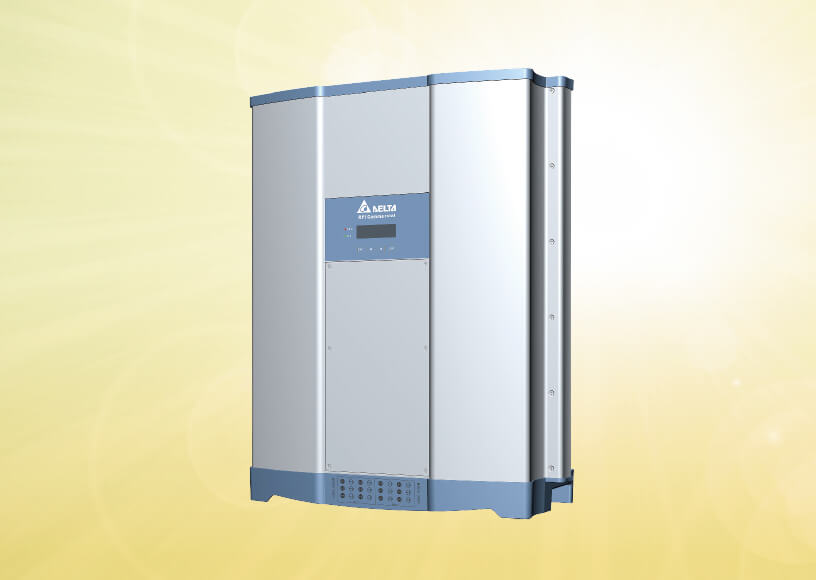

50kW/49.9kWパワーコンディショナ
RPI M50A/M50J
最大変換効率98.6%
2回路マルチストリング
12回路入力
  • 10度設置
  • 重塩害IP65
  • MC4コネクター
  • 力率一定制御対応
  • DC/ACSPD
  • FRT2017
  • 手動復帰
  • Max Power変更

信頼と実績の設置累計1GW(※1) 分散型高圧太陽光発電システムのスタンダード

  • ●最大入力電圧1100V
  • ●動作電圧範囲200-1000V(スーパーワイドレンジ入力電圧)
  • ●最低起動電圧250V(明け方の少ない電圧でも起動)
  • ●見やすい20桁4行LCDディスプレイ搭載
  • ●純正MC4(太陽電池入力端子)
  • ●太陽電池入力・交流出力部にSPD(サージ保護デバイス)を搭載
  • ●壁掛け設置状態で震度7相当耐震試験を実施・検証した耐震性能(※2)
  • ●架台の下に設置できる斜め10度設置対応(※3)
  • ●IP65の防塵・防水等級
  • ●重塩害地設置対応(※4)
  • ●「Max Power変更」システム容量に合わせて定格出力が調整可能(※5)
  • (※1)2019年1月末時点、太陽電池容量換算。当社調べ。
  • (※2)JIS C60068-3-3「機器の耐震試験の方針」に準拠し第三者試験機関にて実施 (本体不具合が無いことを検証)。地震災害での製品保証を約するものではありません。
  • (※3)垂直に設置した場合と比べて、やや低い気温で温度制御がかかることがあります。
  • (※4)海水が直接かからない場所に設置してください。
  • (※5)弊社に申請いただいた後、定格出力を調整いたします。
    詳しくは弊社営業担当までお問い合わせください。(有償対応)

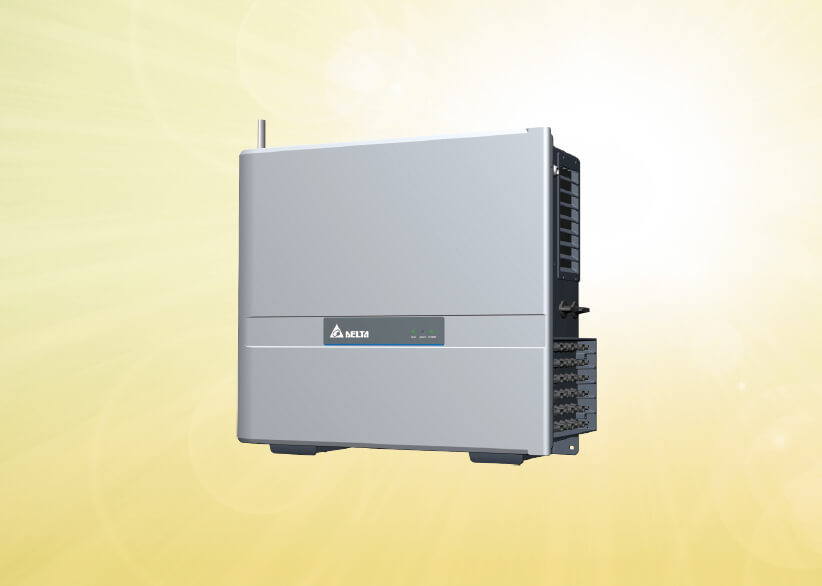

70kWパワーコンディショナ
M70A_260
最大変換効率98.8%
2回路マルチストリング
12回路入力(18回路拡張可能)
  • アルミ筐体
  • 自立設置
  • 前面開閉扉
  • ヨコ配線
  • 重塩害IP65
  • H4コネクター
  • DC/ACSPD
  • FRT2017
  • 力率一定制御対応
  • 手動復帰
  • Max Power変更

新スタンダード12回路 70kWパワーコンディショナ

  • ●最大入力電圧1100V
  • ●動作電圧範囲200~1000V(スーパーワイドレンジ入力電圧)
  • ●最低起動電圧250V(明け方の少ない電圧でも起動)
  • ●6MPPT/12回路標準(高積載・18回路拡張可能)
  • ●端子毎最大26A入力。両面モジュールが接続できる(※1)
  • ●MWクラス発電所のシステム設定、モニタリングに対応(※2)
  • ●ワイヤレス・ネット接続対応(Sub-1G、無線LAN802.11)(※3)
  • ●スマートフォンアプリ(APP)、クラウド接続対応(※4)
  • ●一体型DC切断機、SPD、ストリングモニタリングシステム
  • ●自立設置:南北ストレート[DC入力⇒AC出力]レイアウト
  • ●前面開閉扉、ドローラッチ・ロック機構採用
  • ●ユニット交換できるスマートクーリングファン
  • ●軽量アルミボディ、IP65対応
  • (※1)最大入力電流が26A以内。直流入力仕様を満たすモジュールであることが必須です。
  • (※2)DIJ_100(産業用データコレクタ)を接続の上、マイデルタ・ソーラー APPが必要です。
  • (※3)DIJ_100(産業用データコレクタ)と、PPM N1J_SB1(Sub-1G通信ユニット)が必要です。
  • (※4)DIJ_100(産業用データコレクタ)をインターネットに接続し、クラウド接続します。

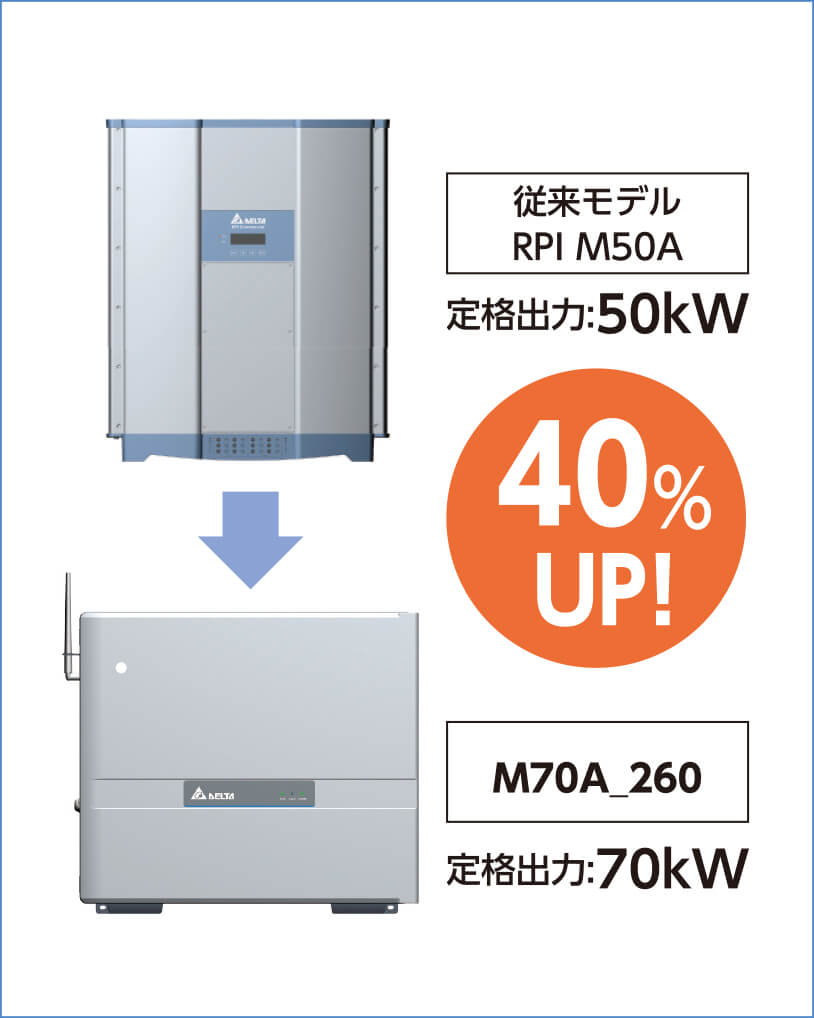

定格出力70kW、最大容量77kVA(従来モデル比40%容量アップ)

太陽電池ストリング12回路入力パワーコンディショナとして業界・最大容量70kW/77kVAを実現、従来モデル(M50A:50kW)と比較して40%(20kW)容量をアップしました。回路当たりの最大入力電流は26A。最新のモジュール(※5)にも対応します。

  • (※5)結晶系両面モジュールでH5.5J_223、及びM70A_260の入力仕様を満たすモジュール。

スマホアプリで一括設定やクラウドの活用でモニタリングが可能

Sub-1G無線通信ユニットを標準搭載

産業用データコレクター「D1J_100(オプション)」をM70Aに接続すれば、マイデルタ・ソーラーAPP(スマートフォン用アプリケーション)を通じてサイト内のM70Aの一括設定や、クラウドサーバーを通じて発電モニタリングができます。

  • (※6)12回路(6MPPT×2回路)までは逆流防止ヒューズは不要です。1MPPT回路当たり3回路並列接続する場合、逆流防止ヒューズが必要となります。

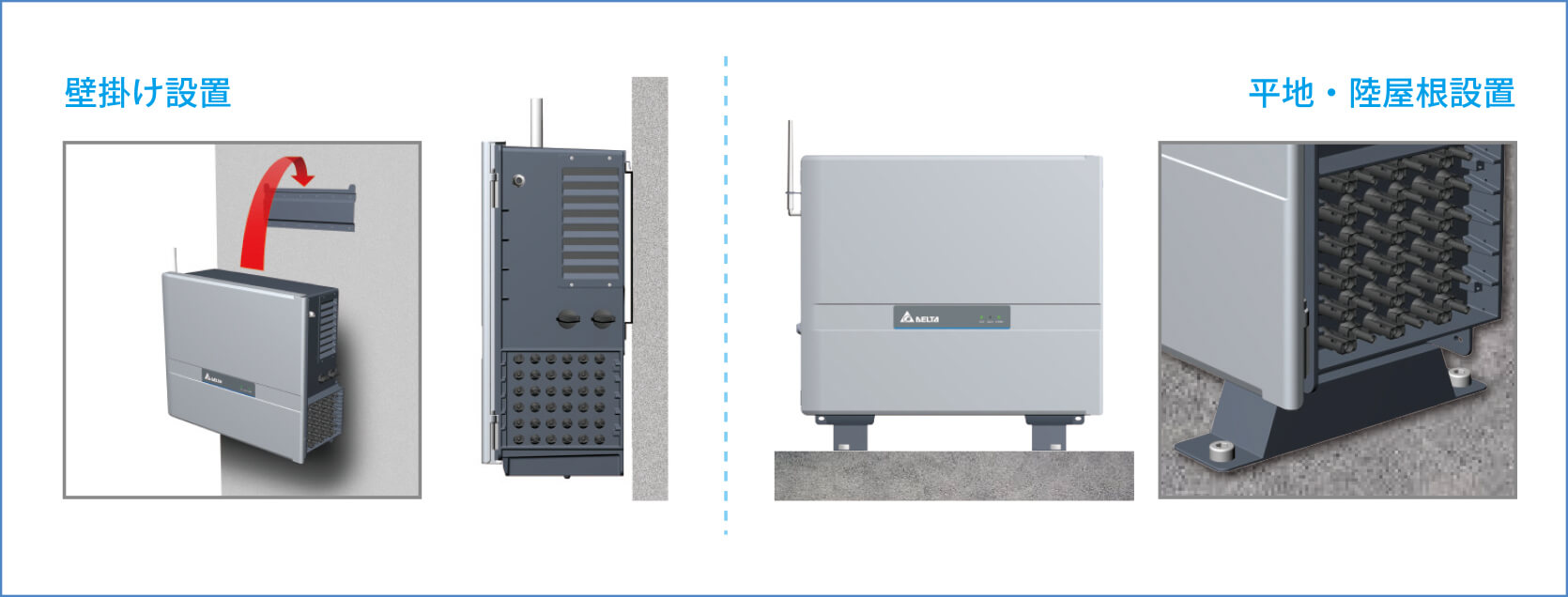

平地や陸屋根にも設置可能

従来の壁掛け設置に加えて、床設置にも対応。
簡易基礎を用いて平地や屋上設置が可能です。

メンテに優れた前面開閉扉やドローラッチ・ロック機構を採用

ネジを使わない「前面開閉扉」の採用で配線作業が容易。また、ぴったり閉まる密閉性の高い「ドローラッチ・ロック機構」も採用しています。筐体はアルミダイキャスト製。防水防塵性能はIP65相当で、高耐久性・高信頼性を実現するファインデザインです。

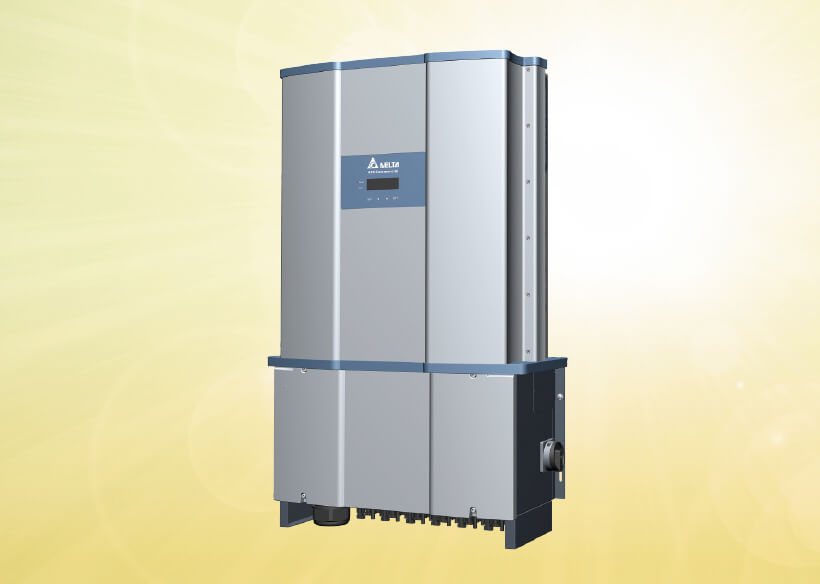

80kWパワーコンディショナ
M88H
最大変換効率98.8%
2回路マルチストリング
18回路入力
80kWパワーコンディショナ M88H
  • アルミ筐体
  • ストリングモニター
  • 水平設置
  • 重塩害IP65
  • MC4コネクター
  • DC/ACSPD
  • FRT2017
  • 力率一定制御対応
  • 手動復帰
  • Max Power変更

分散型高圧太陽光発電システムの新機軸 大規模産業用システムにフィットする大容量80kW

  • ●最大入力電圧1100V
  • ●動作電圧範囲200-1000V(スーパーワイドレンジ入力電圧)
  • ●最低起動電圧250V(明け方の少ない電圧でも起動)
  • ●見やすい20桁4行LCDディスプレイ搭載
  • ●純正MC4(太陽電池入力端子)
  • ●太陽電池入力・交流出力部にSPD(サージ保護デバイス)を搭載
  • ●壁掛け設置状態で震度7相当耐震試験を実施・検証した耐震性能(※1)
  • ●平地架台の下に設置できる水平設置対応(※2)
  • ●IP65の防塵・防水等級
  • ●重塩害地設置対応(※3)
  • ●「Max Power変更」システム容量に合わせて定格出力が調整可能(※4)
  • (※1)JIS C60068-3-3「機器の耐震試験の方針」に準拠し第三者試験機関にて実施(本体不具合が無いことを検証)。地震災害での製品保証を約するものではありません。
  • (※2)垂直に設置した場合と比べて、やや低い気温で温度制御がかかることがあります。
  • (※3)海水が直接かからない場所に設置してください。
  • (※4)弊社に申請いただいた後、定格出力を調整いたします。詳しくは弊社営業担当までお問い合わせください。(有償対応)

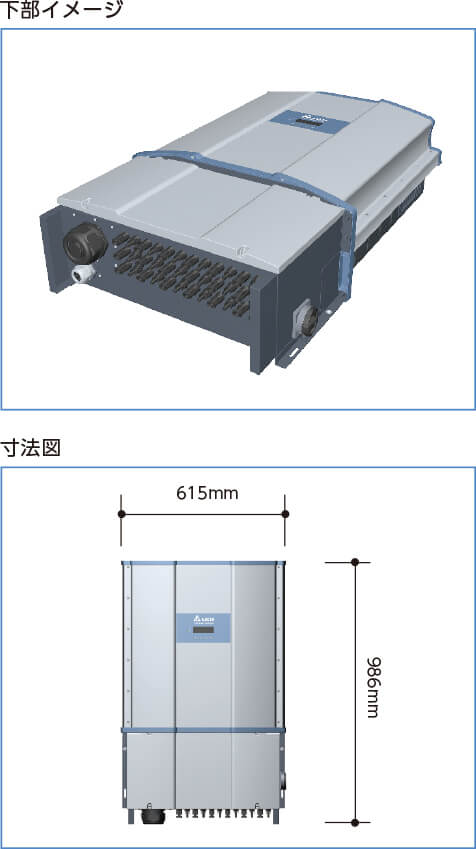

下部イメージ/寸法図

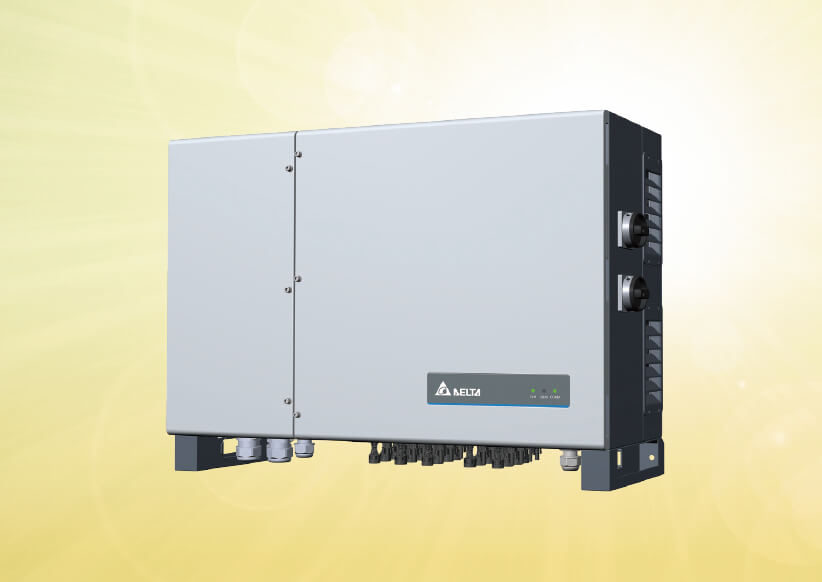

1500V対応125kWパワーコンディショナ
M125HV
最大変換効率99.1%
20回路入力
1500V対応125kWパワーコンディショナ M125HV
  • 1500V
  • アルミ筐体
  • ストリングモニター
  • 重塩害IP65
  • H4 UTXコネクター
  • DC/ACSPD
  • FRT2017
  • 力率一定制御対応
  • 手動復帰
  • Max Power変更

分散型太陽光発電システム(システム電圧1500V)を拓く クラス最軽量機種

  • ●最大変換効率99.1%
  • ●最大入力電圧1500V
  • ●動作電圧範囲810-1500V(ハイ&ワイドレンジ入力電圧)
  • ●ストリングモニター機能対応
  • ●電解コンデンサフリー・長寿命設計
  • ●1500V・IP68ロック機構付き太陽電池入力端子
  • ●太陽電池入力・交流出力部にSPD(サージ保護デバイス)を搭載
  • ●クラス最軽量の本体重量80kg・0.64kg/kW(※1)
  • ●トレンチ配線に適した低プロファイル横型筐体
  • ●IP65の防塵・防水等級
  • ●重塩害地設置対応(※2)
  • ●「Max Power変更」システム容量に合わせて定格出力が調整可能(※3)
  • (※1)2018年2月1日時点。kW当たりの本体重量(80kg/125kW)。
  • (※2)海水が直接かからない場所に設置してください。
  • (※3)弊社に申請いただいた後、定格出力を調整いたします。
  • 詳しくは弊社営業担当までお問い合わせください。(有償対応)
  • (※4)パワーコンディショナ本体を斜め・水平に設置することはできません。

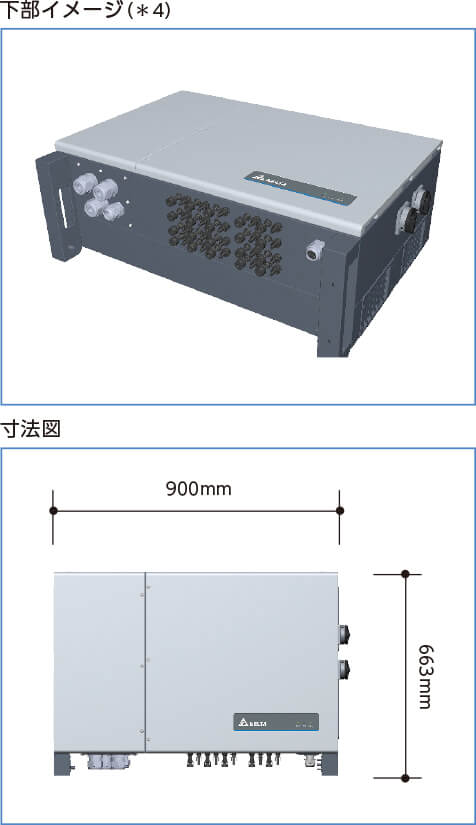

下部イメージ/寸法図
